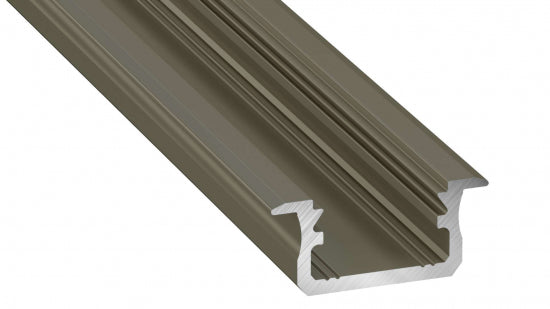

Lumines Profil Typ B Inox, eloxiert

Lumines Aluprofil B zur Aufnahme der gefrästen Oberfläche Löcher.
Eines der modernsten und minimalistisches Design.

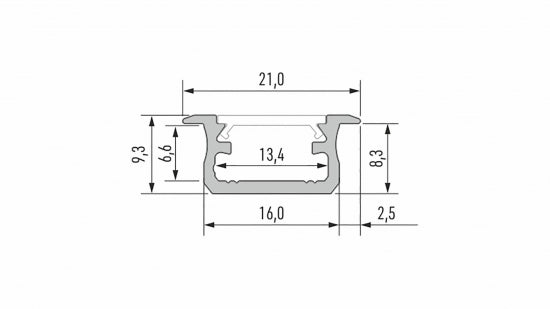

Ideal für die im Inneren des gefrästen Lochs Montage. Die minimal erforderliche Tiefe des Lochs ist nur 9 mm.

Montage:
- gedrückt auf dem bearbeiteten Loch oder Klebemontage

Farbvarianten:
- Raw
- silber eloxiert
- schwarz eloxiert
- eloxiert Edelstahl,
- weiß lackiert (RAL9016)

Montagemethode:
- doppelseitiges Klebeband

Zubehör:
- Diffusor BASIC PMMA - transparent, frostweiß, milchweiß, frosted milchweiß, lens 15, lens 30, black
- Diffusor BASIC PC - transparent, frostweiß, milchweiß
 (Montage von oben)
- Spezielle Kappen mit flacher Oberfläche aus ABS-Kunststoff in 5 Farbversionen
- Spezielle Kappen mit runder ABS-Kunststoffoberfläche in 5 Farbversionen
- spezielle Aluminiumkappen mit runder Oberfläche in 3 Farbversionen
- berührungsloser Schalter

Profil in Längen verkauft: 1000 mm, 2020 mm, 3000 mm.

Montageanleitung für das Einlegeprofil B mit Abdeckung BASIC

Fertiges Resultat nach der Montage des Einlegeprofils B mit Abdeckungen BASIC

Montagearten für das Profil B in gefrästen Öffnungen am Beispiel der Treppenbeleuchtung



Montage des Profils B in gefräster Öffnung (1) mit flacher Endkappe, (2) mit abgerundeter Endkappe

Isometrische Darstellung der Montage des Profils B in gefräster Öffnung (1) mit flacher Endkappe, (2) mit abgerundeter Endkappe

Verbindung der Profile B in gefräster Öffnung rechtwinklig

Explosionszeichnung zum Beleuchtungssystem bestehend aus folgenden Elementen: Profil B und (1) Abdeckungen BASIC, (2) LED-Streifen, (3) abgerundete Endkappen mit Öffnungen
