Lumines Profil Typ J Nicht eloxiert
Lumines Profil Typ J Nicht eloxiert
Verfügbarkeit für Abholungen konnte nicht geladen werden

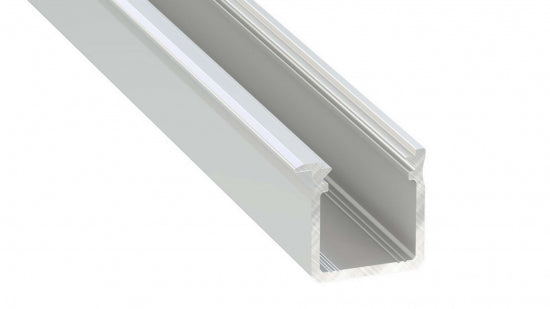

Aluminium J-Profil ist ein Möbelprofil, das in eine gefräste Öffnung eingesetzt werden kann. Das Profil ist auf einer Seite fertig bearbeitet, wodurch es an eine senkrechte Oberfläche angepasst werden kann.
LED-Streifenbreite
do 12 mm
Farbvarianten:
- Rohprofil,
- eloxiertes Silberprofil,
- schwarz eloxiertes Profil,
- eloxiertes Inoxlprofil,
- weiß lackiertes Profil (RAL9016)
Montageweise:
- in ein gefrästes Loch gepresst oder mit Montagekleber
Zubehör für das aluminium J Profil
ABDECKUNGEN:
- BASIC
* transparent (PVC/PMMA/PC),
* gefroren (PVC/PMMA/PC),
* milky (PVC/PMMA/PC),
* frosted milky (PMMA),
* lens 15 (PMMA),
* lens 30 (PMMA)
* black (PMMA)
Klick/Hineindrückenmontage von oben des Profils.
ENDKAPPEN:
- Passende Endkappen in 4 Farbtonen: Silber, Grau, Weiß, Schwarz
ZUSÄTZLICHES ZUBEHÖR:
- berührungsloser Schalter
Das Profil ist in Standardlängen erhältlich: 1000 mm, 2020 mm, 3000 mm.

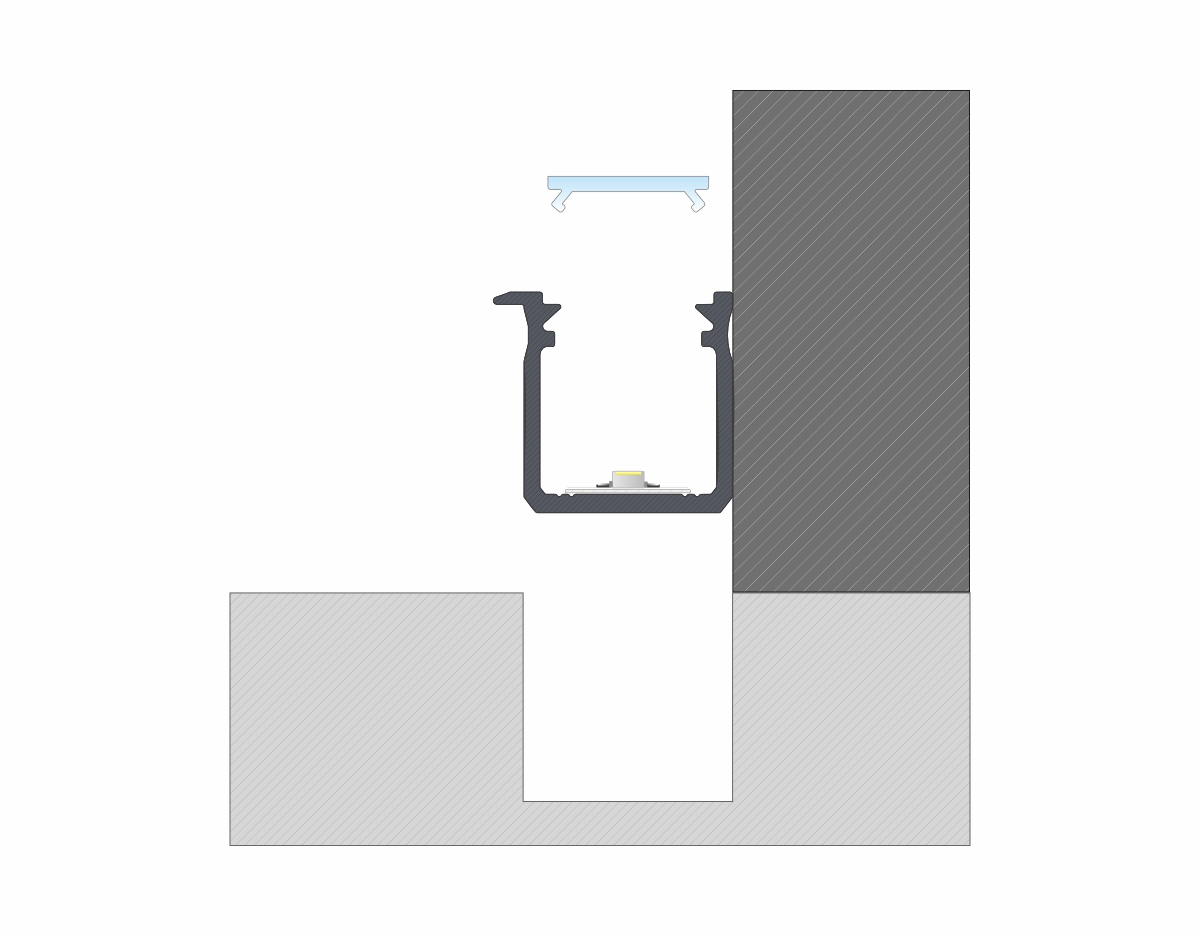

Montageanleitung für das J Profil mit BASIC-Abdeckung.

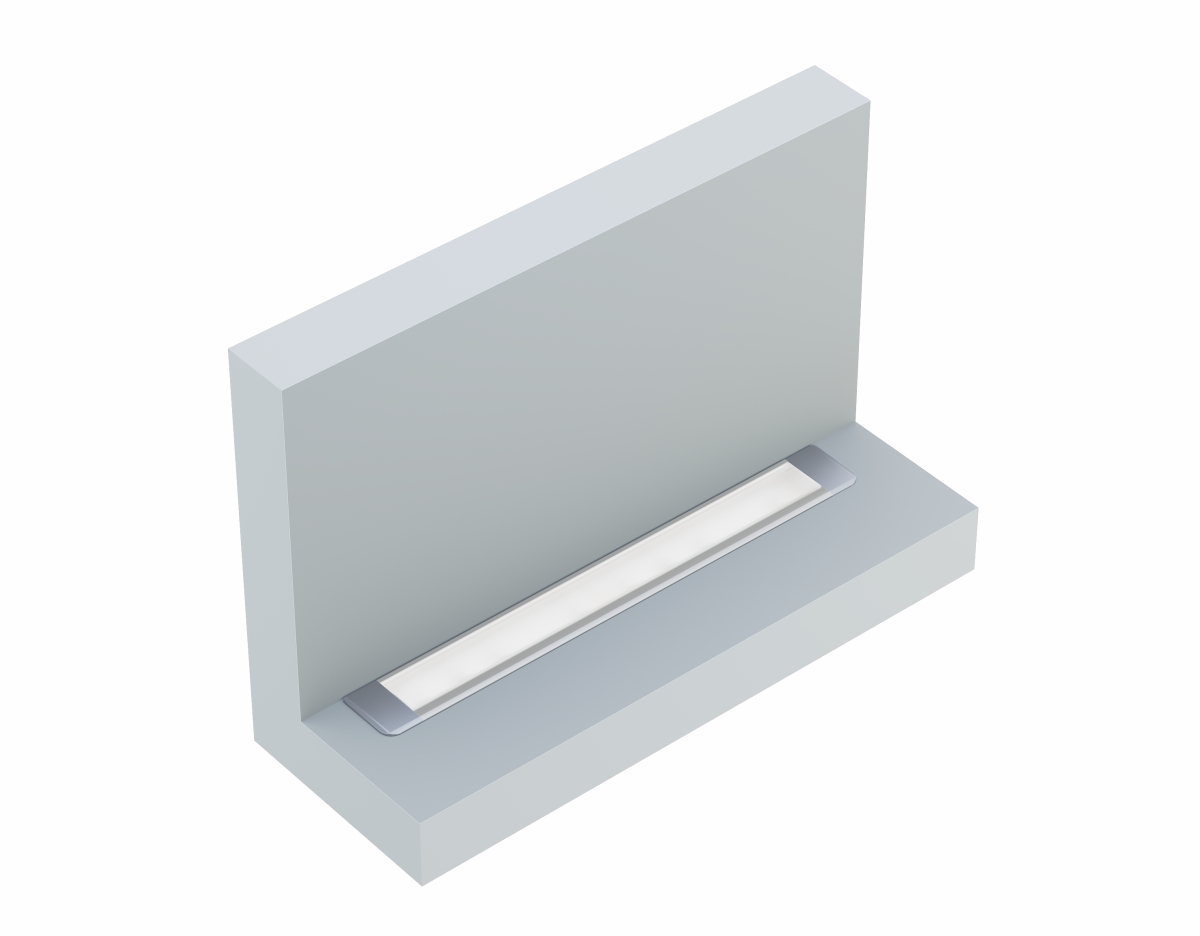

Das Endergebnis der Montage des J Profils mit BASIC-Abdeckung.

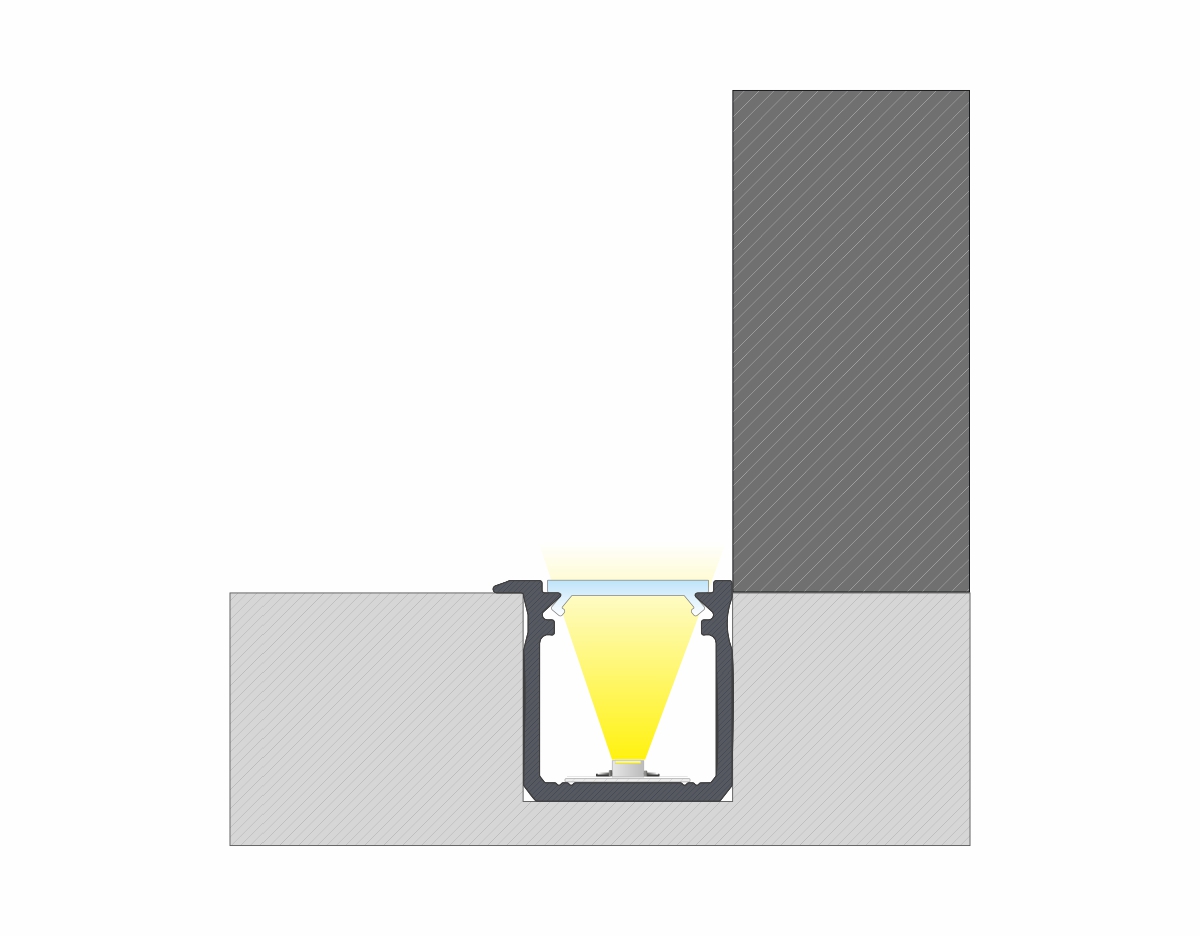

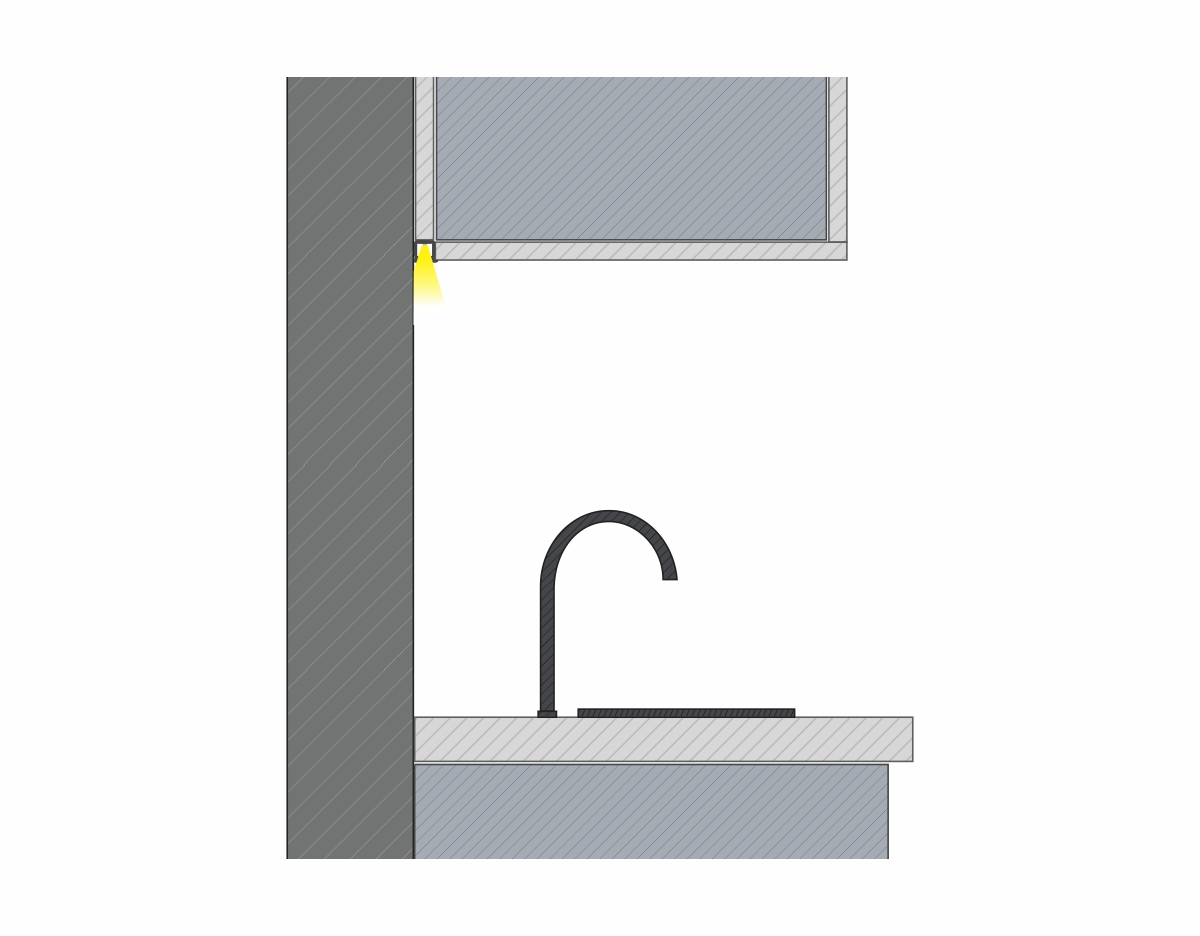

Einbau des J-Profils in das gefräste Loch über der Küchenarbeitsplatte.

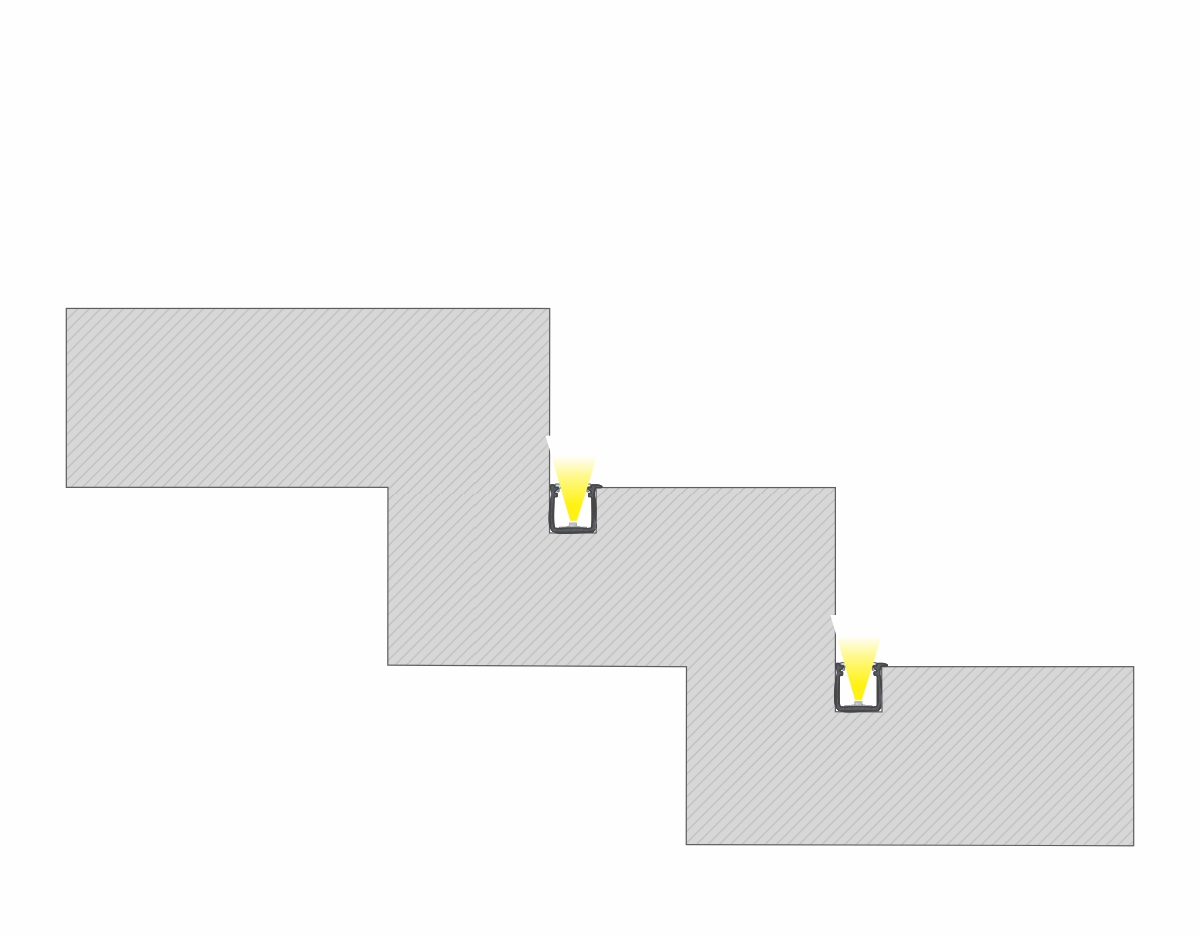

Montagemöglichkeiten des J-Profils innerhalb der gefrästen Öffnungen am Beispiel einer Treppe.

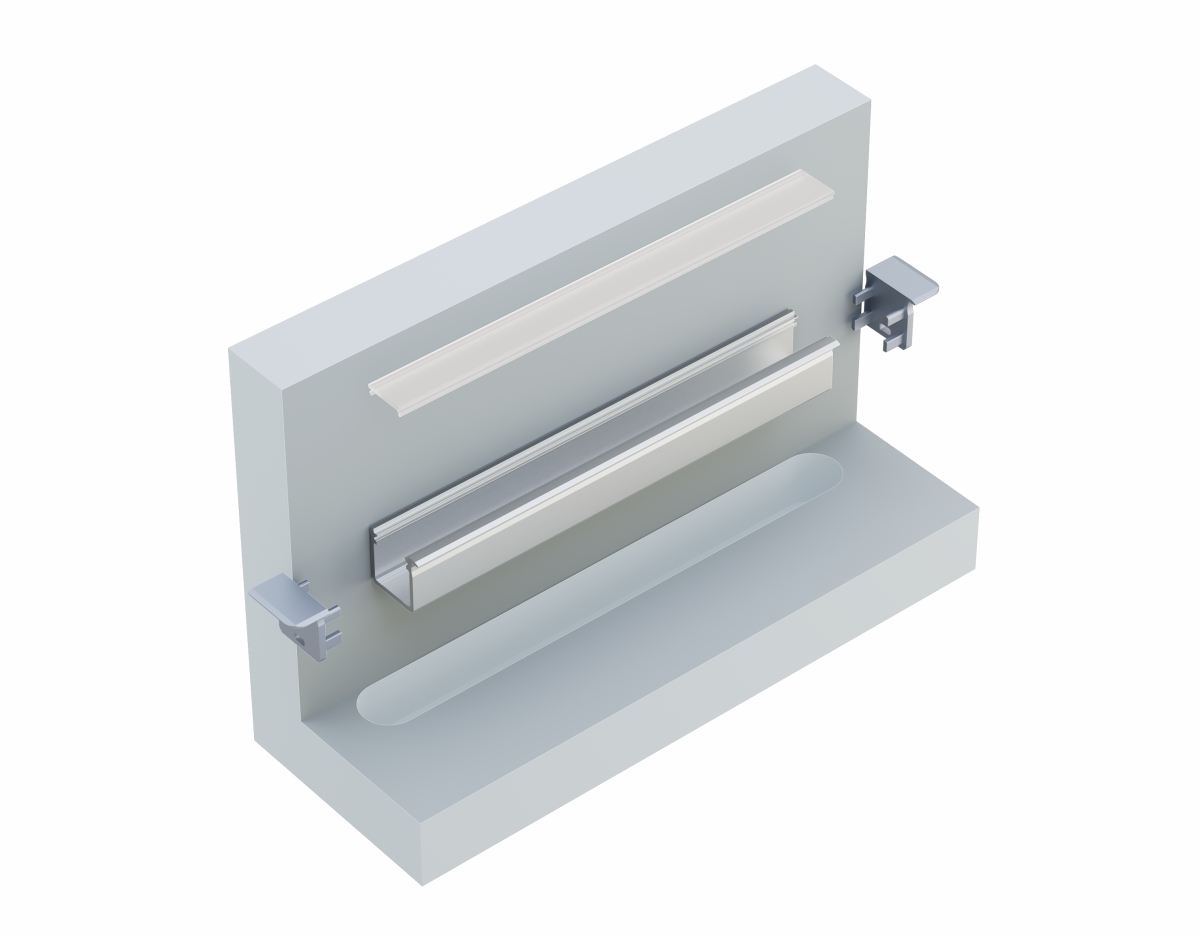

Axonometrische Projektion vor der Montage des J Profils in der gefrästen Öffnung.
Montagemöglichkeiten des J-Profils innerhalb der gefrästen Öffnungen in Gipskarton.

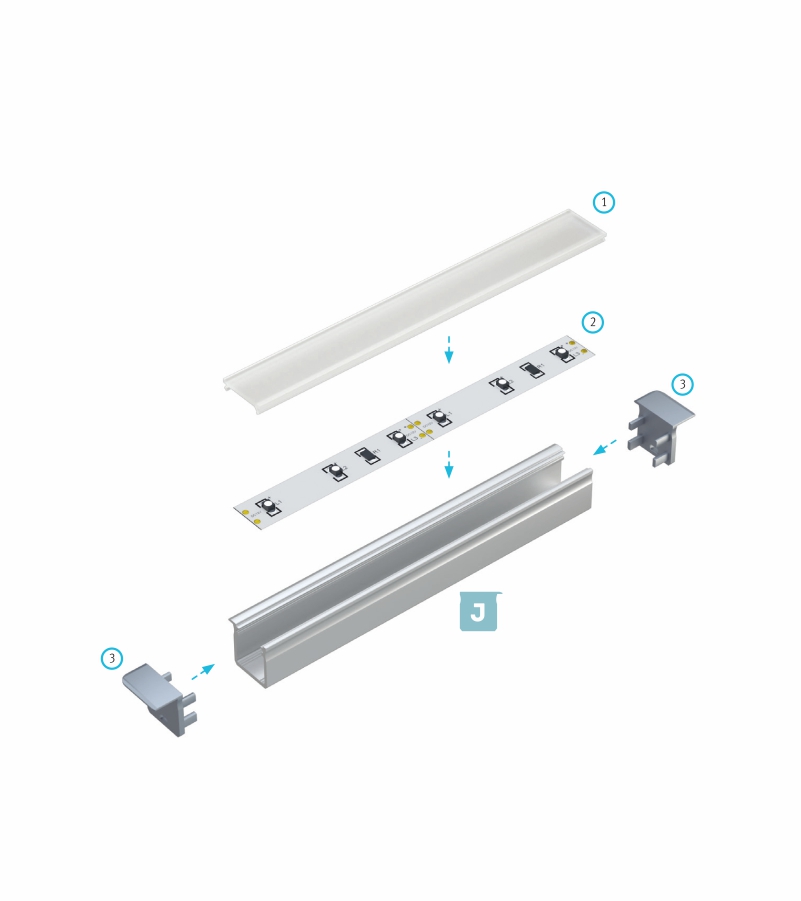

Montageschema für die Elemente des Beleuchtungssystems mit dem J-Profil und (1) einer BASIC-Abdeckung, (2) einem LED-Streifen, (3) Endkappen mit Löchern.
| Eigenschaft | Wert |
|---|---|
| Farben | Raw, silber eloxiert, schwarz eloxiert, eloxiert Edelstahl, weiß lackiert (RAL9016) |
| Montage | doppelseitiges Klebeband, Montagewinkel |
| Diffusoren | BASIC PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, lens 15, lens 30, black BASIC PC: transparent, frostweiß, milchweiß HOCH PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, black (top-mounted assembly) |
| Endkappen | Aluminiumkappen in 3 Farbvarianten (mit Loch, ohne Loch) für BASIC/HIGH-Abdeckung ABS-Kunststoffkappen (mit/ohne Loch) in 5 Farben für BASIC/HIGH-Abdeckung |
| Weiteres Zubehör | Montagehalterungen in 3 Farben (transparent, weiß, schwarz), Metallgriff A, Winkelgriff A, Scharnier, berührungsloser Schalter, Schlingen |
