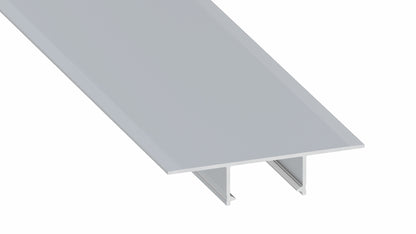

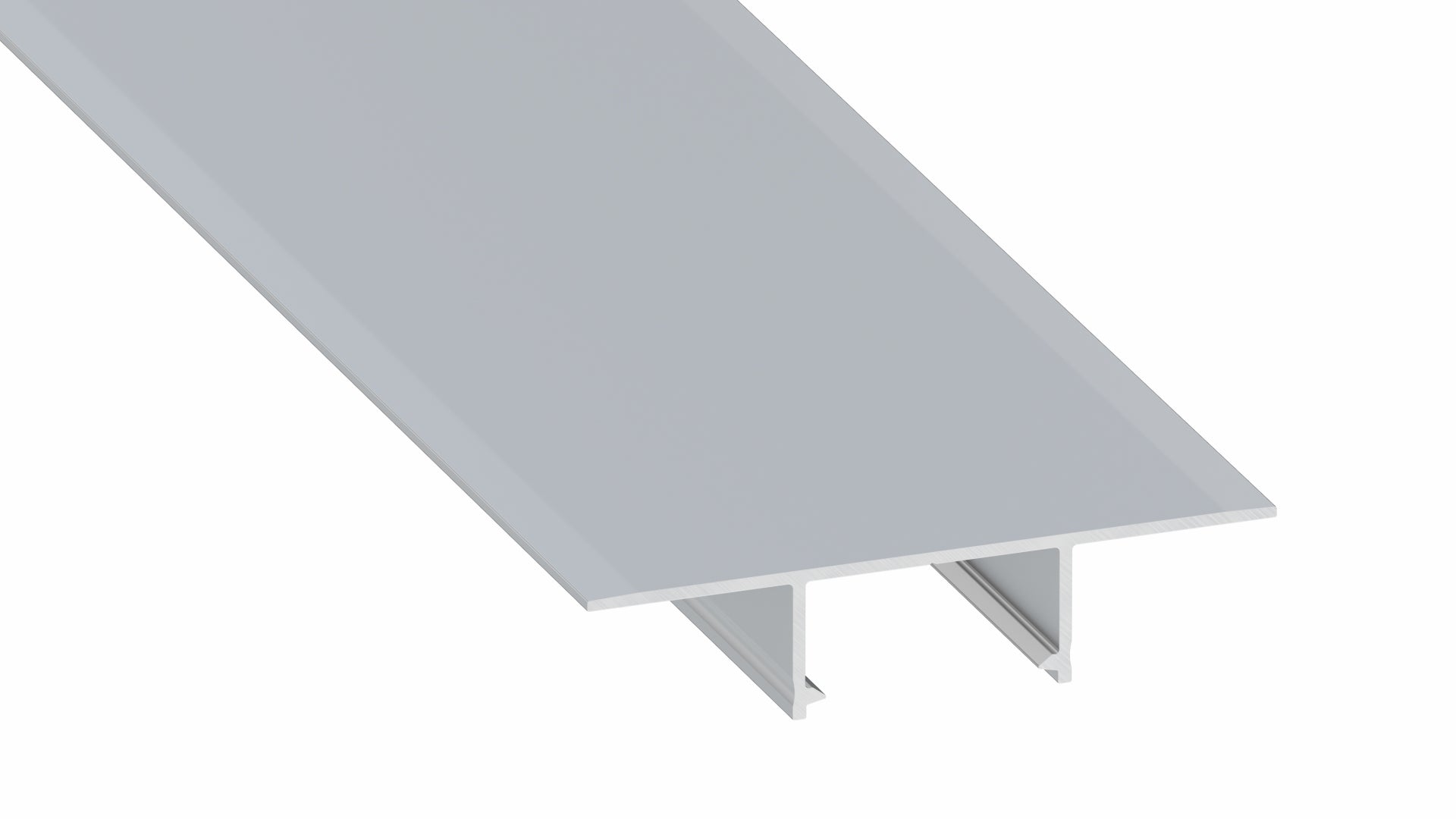

Lumines Profil Typ Plato Nicht eloxiert
Lumines Profil Typ Plato Nicht eloxiert
Verfügbarkeit für Abholungen konnte nicht geladen werden
Doppeltes LED-Profil zum Einbau zwischen zwei Gipskartonplatten. Es ermöglicht eine schnelle Montage mit Schrauben und die Endbearbeitung mit Spachtelmasse, ohne dass ein Montagenetz erforderlich ist.
Farben:
- Silber, eloxiert,
- Weiß, lackiert (RAL9016)
- Schwarz, lackiert (RAL9005 Matte),
- Nicht eloxiert
Montage:
- zwischen die Platten gesteckt
Abdeckung:
* DOUBLE
- transparent (PMMA),
- frostweiß (PMMA),
- milchweiß (PMMA),
- frosted milchweiß (PMMA),
- schwarz (PMMA)
Montiert von oben - Klickmontage.
Passende Endkappen in 4 Farbtonen:
- Schwarz,
- Silber,
- Weiß,
- Grau
Zubehör:
- Direktverbinder
- Winkelkreuzverbinder
- 90°-Winkelverbinder
- 120°-Winkelverbinder

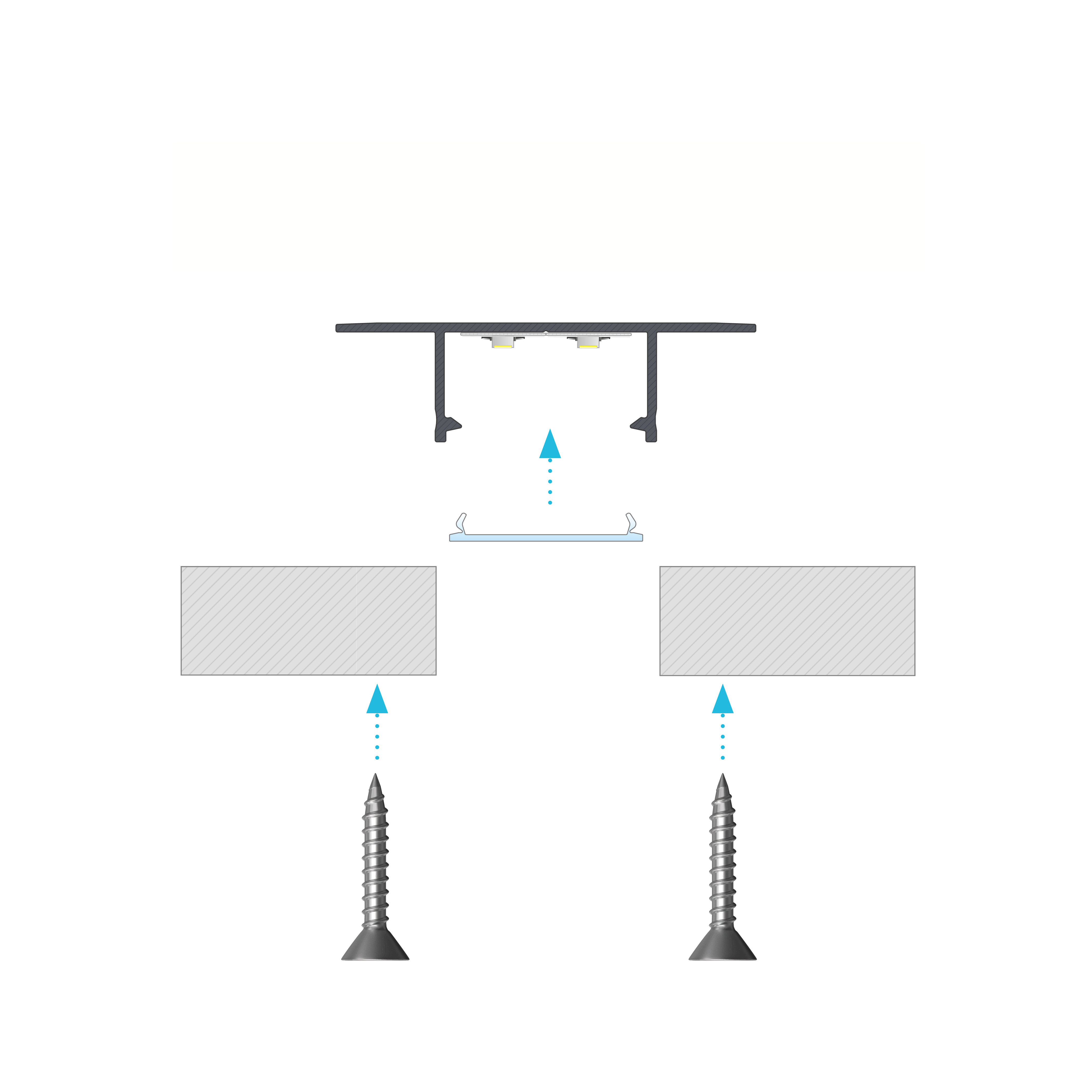

Montageanleitung für das PLATO-Profil mit zwischen den Dielen versenkter DOUBLE-Abdeckung mittels Schrauben

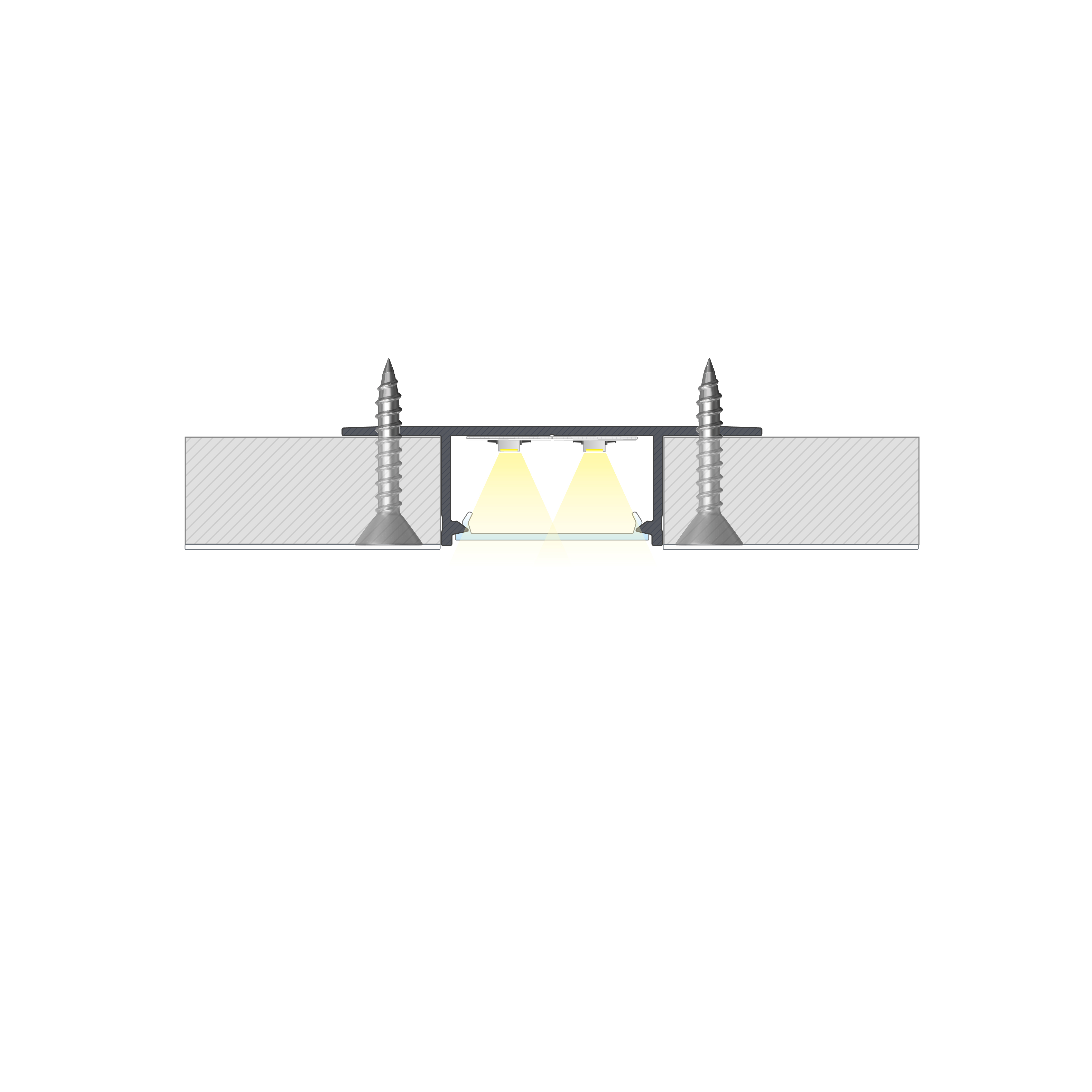

Das Endergebnis der Installation des PLATO-Profils mit einer zwischen den Brettern eingelassenen DOPPEL-Abdeckung, die mit Schrauben befestigt und anschließend mit einem Putz abgedeckt wird

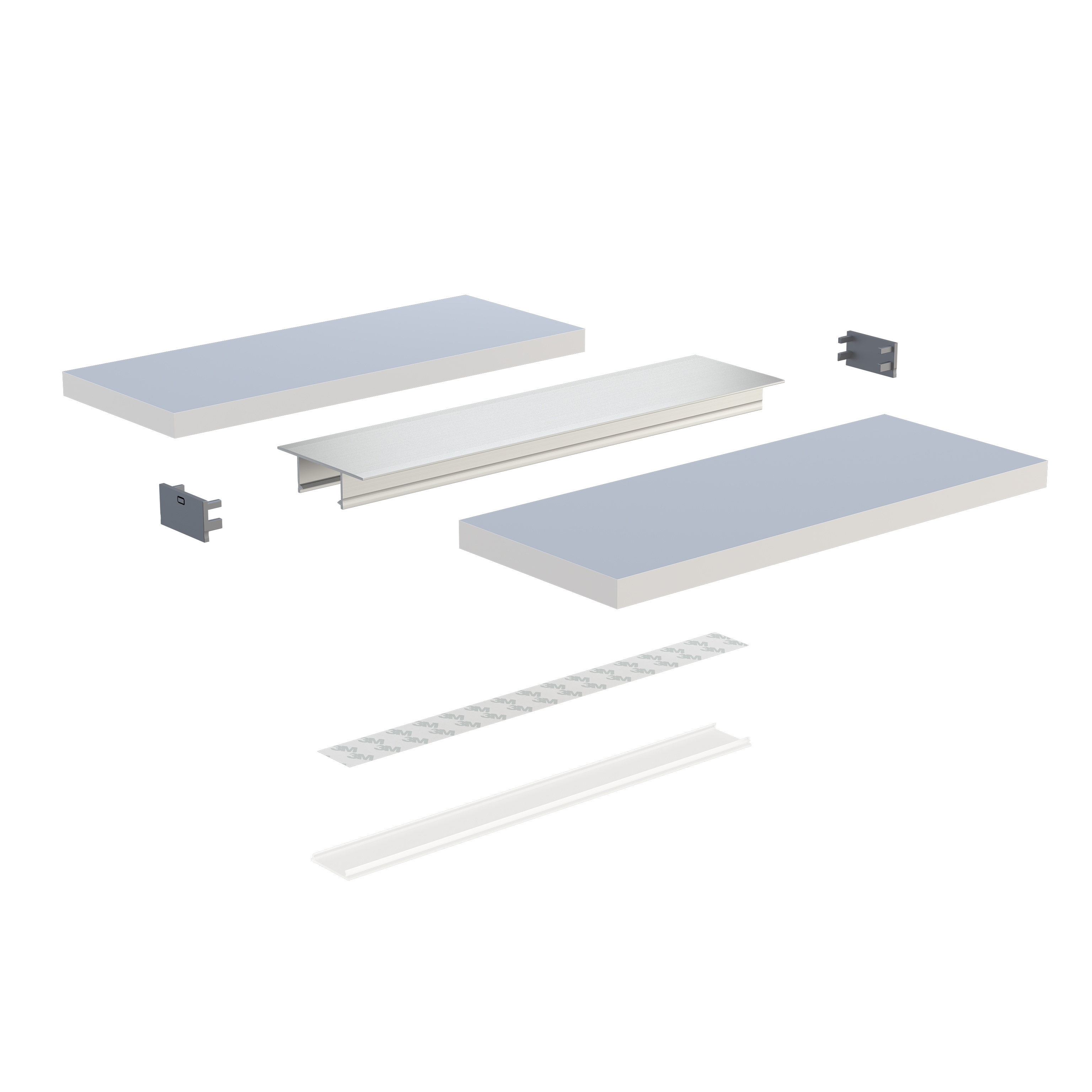

Explosionszeichnung zum Beleuchtungssystem bestehend aus folgenden Elementen: Profil PLATO und (1) Abdeckungen DOUBLE, (2) LED-Streifen, (3) Endkappen
| Eigenschaft | Wert |
|---|---|
| Farben | Raw, silber eloxiert, schwarz eloxiert, eloxiert Edelstahl, weiß lackiert (RAL9016) |
| Montage | doppelseitiges Klebeband, Montagewinkel |
| Diffusoren | BASIC PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, lens 15, lens 30, black BASIC PC: transparent, frostweiß, milchweiß HOCH PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, black (top-mounted assembly) |
| Endkappen | Aluminiumkappen in 3 Farbvarianten (mit Loch, ohne Loch) für BASIC/HIGH-Abdeckung ABS-Kunststoffkappen (mit/ohne Loch) in 5 Farben für BASIC/HIGH-Abdeckung |
| Weiteres Zubehör | Montagehalterungen in 3 Farben (transparent, weiß, schwarz), Metallgriff A, Winkelgriff A, Scharnier, berührungsloser Schalter, Schlingen |
