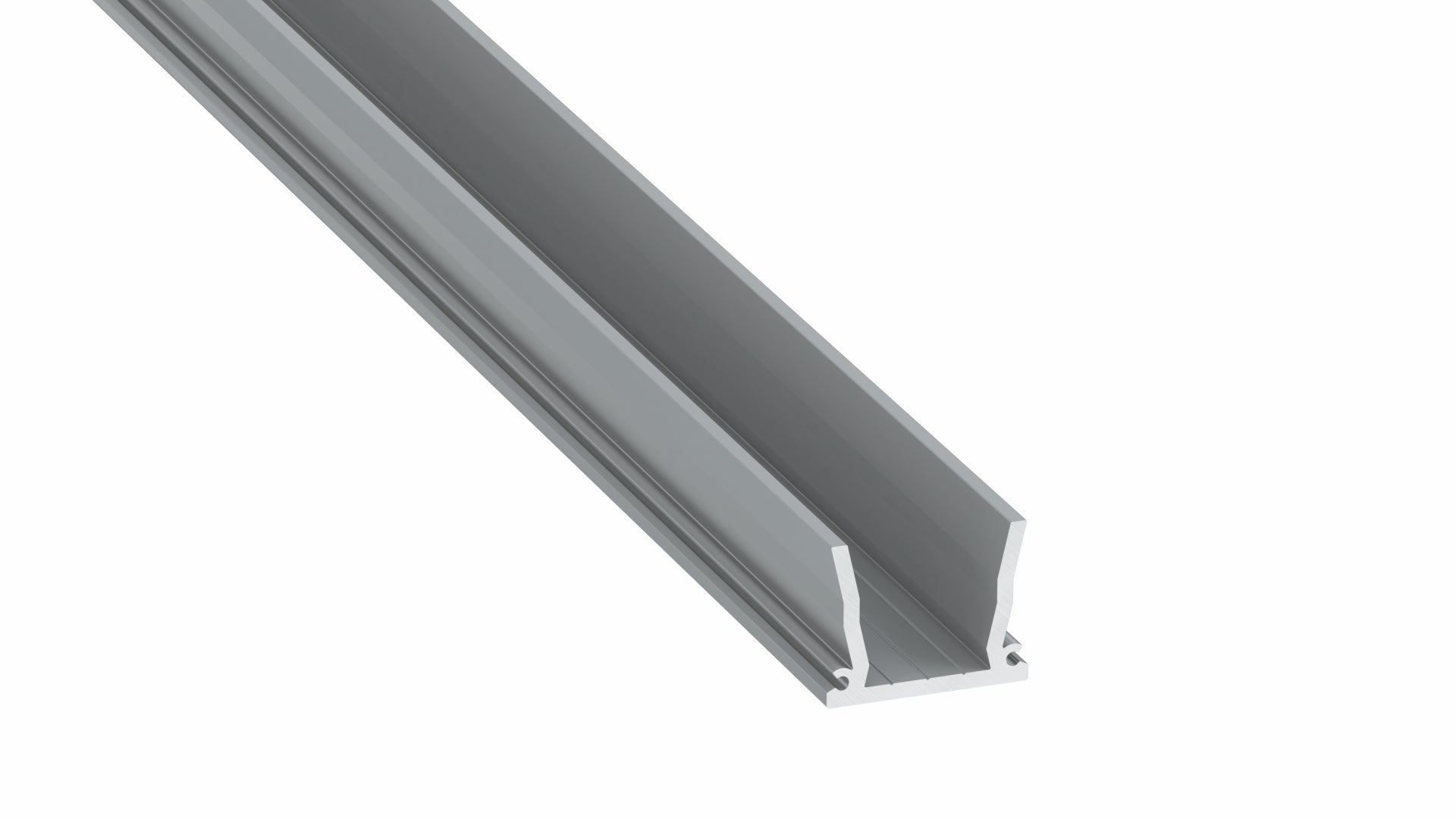

Lumines Profil Typ Strada Silber, eloxiert
Lumines Profil Typ Strada Silber, eloxiert
Verfügbarkeit für Abholungen konnte nicht geladen werden

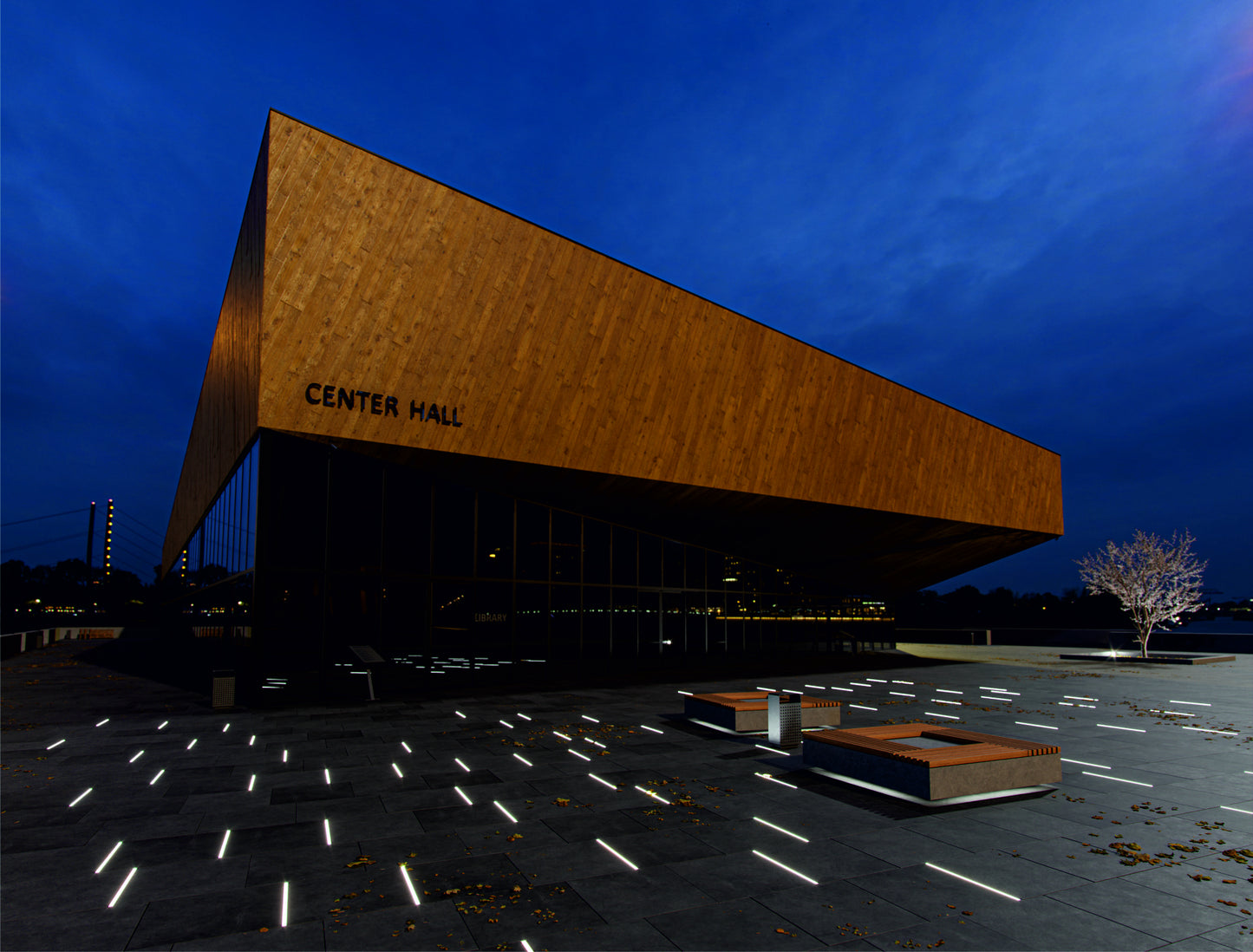

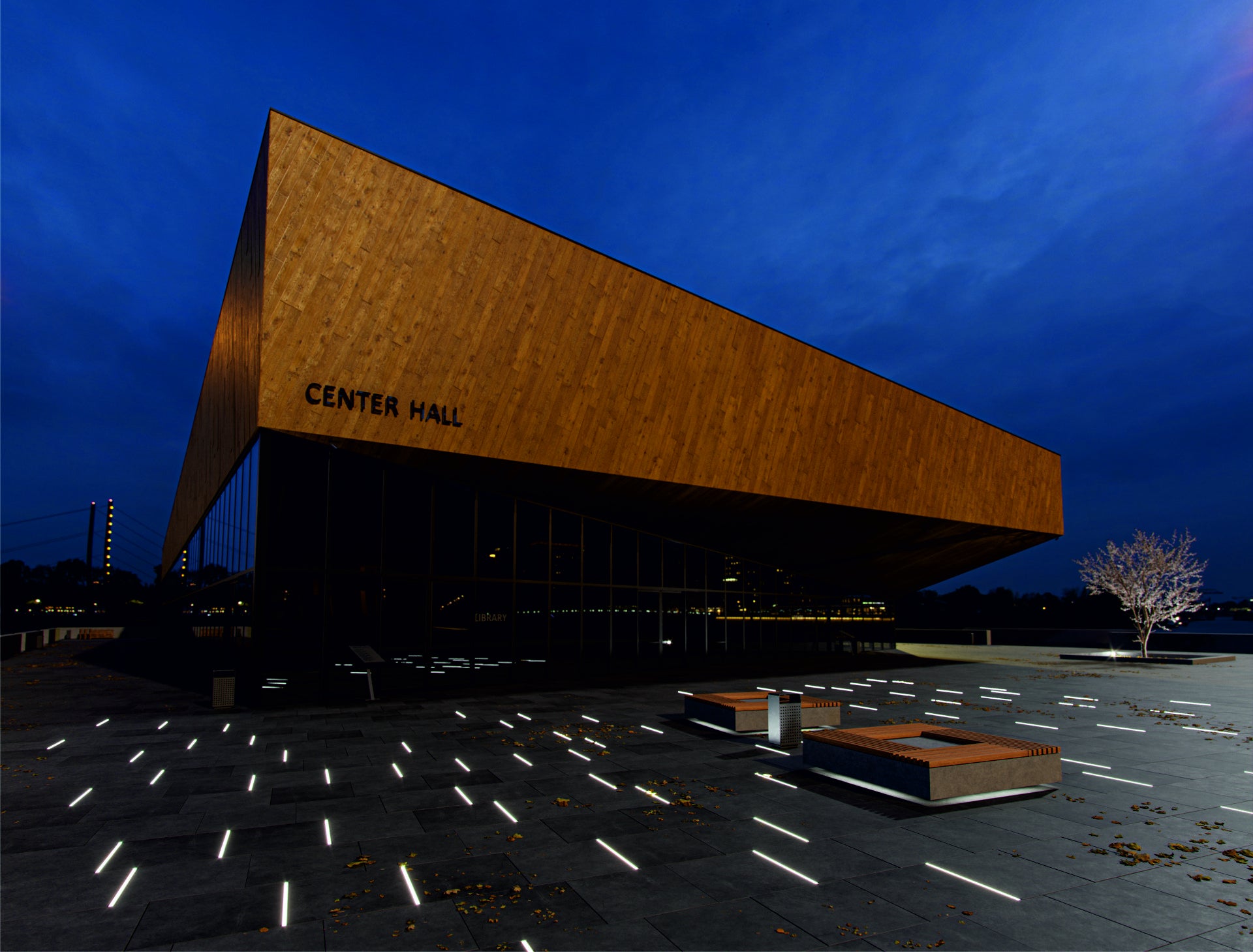

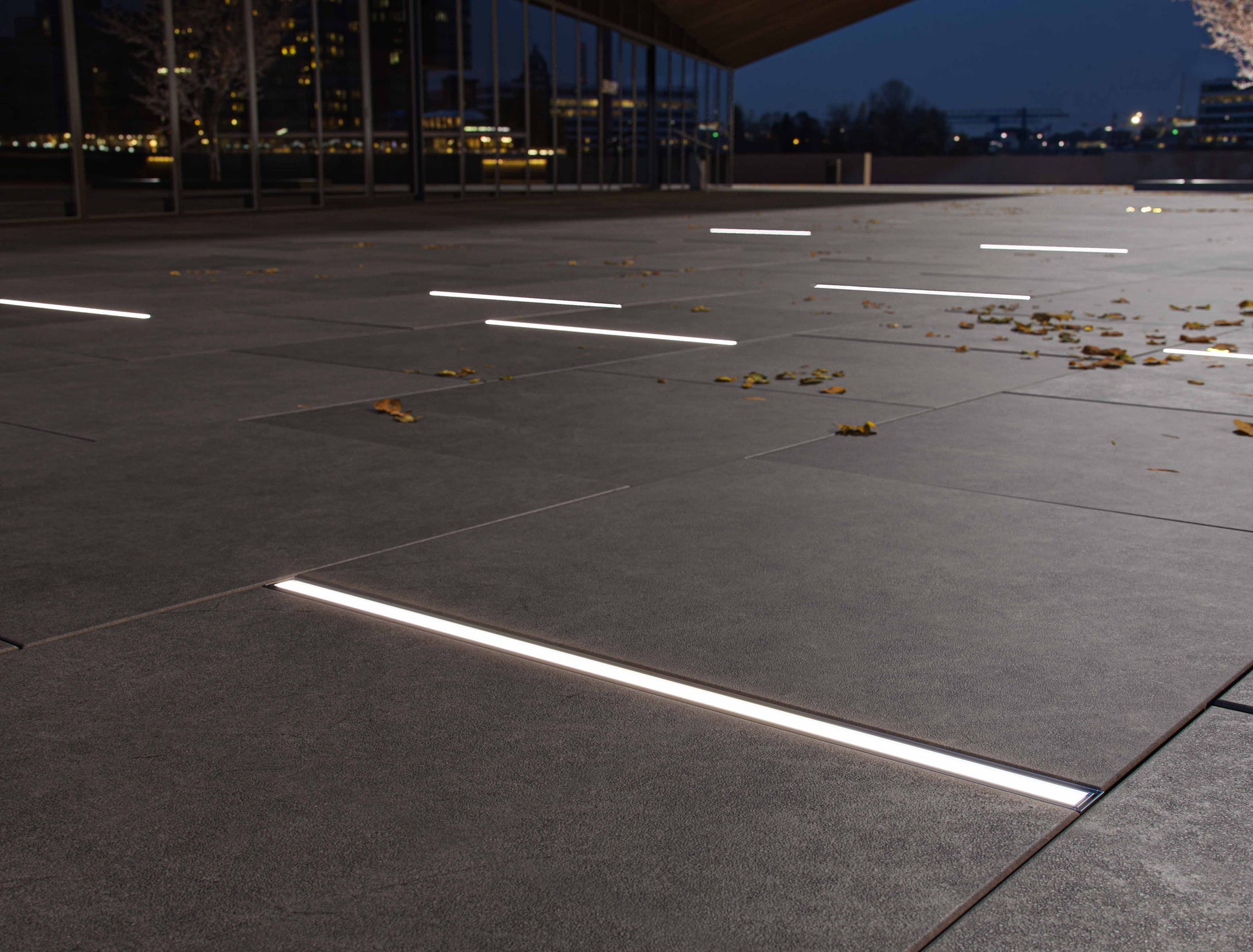

Einfahrtsbereich, versenktes LED-System, hermetisch, belastbar bei Fahrzeugdurchfahrt für Fahrzeuge bis 3,5 Tonnen. Entwickelt für die Installation in Einfahrten, Gehwegen und anderen Bereichen, die hochfeste Beleuchtungsleitungen mit IP68-Schutz erfordern.
Farben:
- Silber eloxiert
Montage:
- Hermetisch dicht - IP 68
- Vertieft
- Auffahrt
Abdeckung:
- Solid
* milchweiß (PC),
Montiert von oben - Klickmontage.
Endkappen:
- Aluminiumkappen mit oder ohne Bohrung: silber eloxiert
Zusätzliches Zubehör:
- Befestigungsschelle
- Gerader Anschluss
- TAPO-Endtöpfe

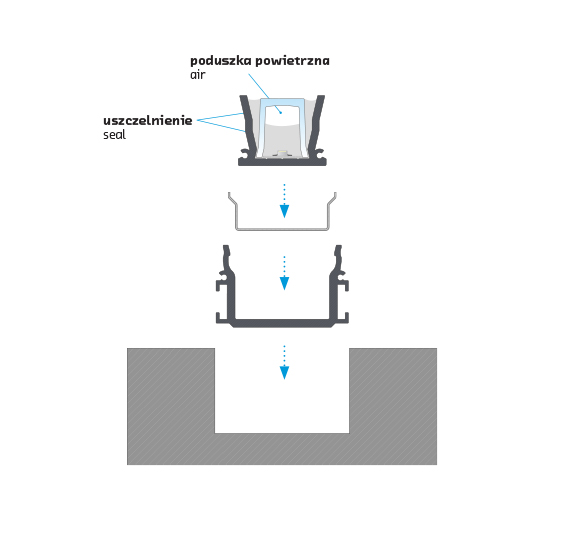

Montageanleitung für STRADA-Profil mit SOLID-Abdeckung unter Verwendung des Montageprofils STRADA M1 und der Montageclips

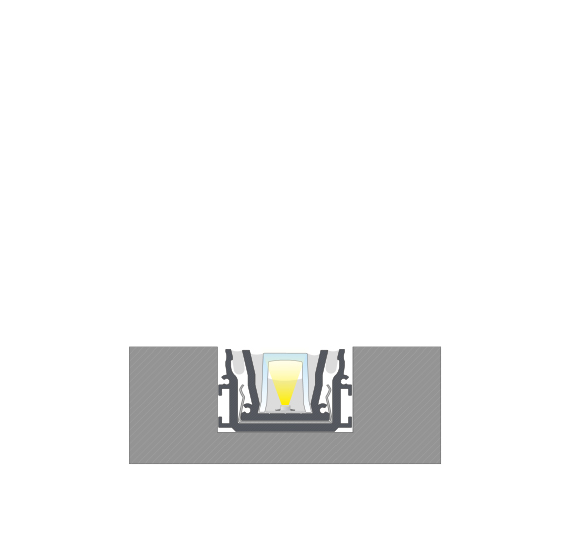

Endergebnis der Montage des STRADA-Profils mit SOLID-Abdeckung unter Verwendung des Montageprofils STRADA M1 und der Montageclips

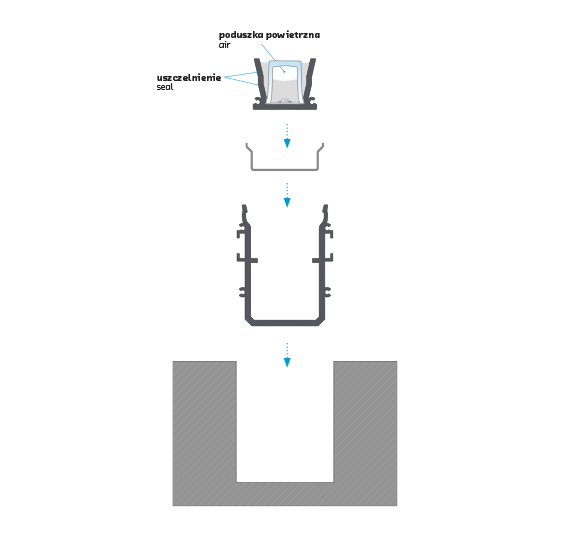

Montageanleitung für STRADA-Profil mit SOLID-Abdeckung unter Verwendung des Montageprofils STRADA M3 und der Montageclips

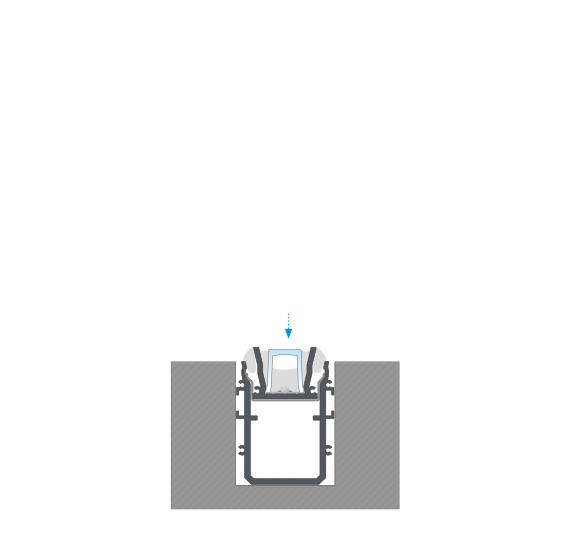

Endergebnis der Montage des STRADA-Profils mit SOLID-Abdeckung unter Verwendung des Montageprofils STRADA M3 und der Montageclips

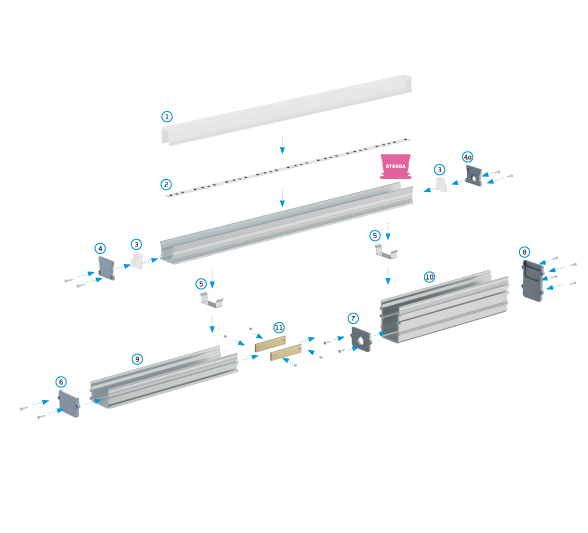

Montageplan für die Elemente des Beleuchtungssystems mit Verwendung des STRADA LED-Profils: (1) SOLID-Abdeckung, (2) LED-Streifen, (3) TAPO-Abdeckungen für die SOLID-Abdeckung, (4a) Abdeckungen mit STRADA-Loch, (4) STRADA-Abdeckungen ohne Loch, (5) Montagehalterung, (9) STRADA M1-Montageprofil, (6) Stecker ohne STRADA M1-Loch, (11) gerader Verbinder, (7) Stecker mit STRADA M3-M1-Loch, (10) STRADA M3-Montageprofil und (8) Stecker ohne Loch STRADA M3.

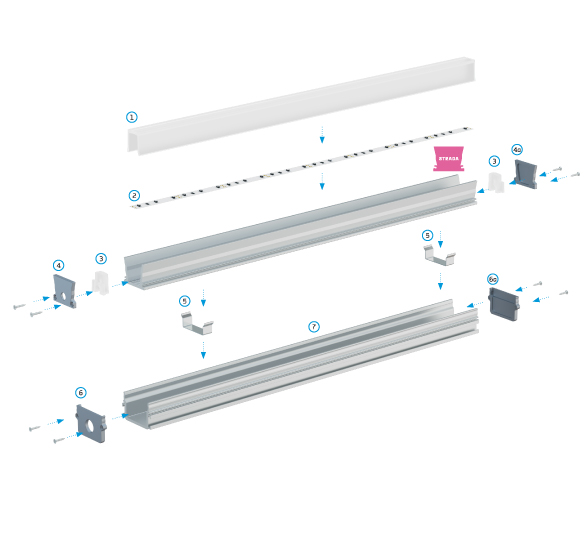

Montageplan für die Elemente des Beleuchtungssystems mit Verwendung des STRADA LED-Profils: (1) SOLID-Abdeckung, (2) LED-Streifen, (3) TAPO-Abdeckungen für die SOLID-Abdeckung, (4) STRADA-Abdeckungen (4a mit Loch, 4b ohne Loch), (5) Montagehalterung, (7) STRADA M1-Montageprofil, (6) STRADA M1-Abdeckungen (6a mit Loch, 6b ohne Loch).

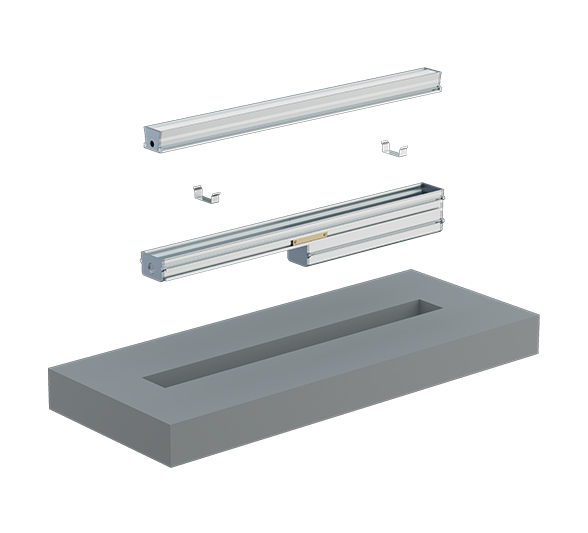

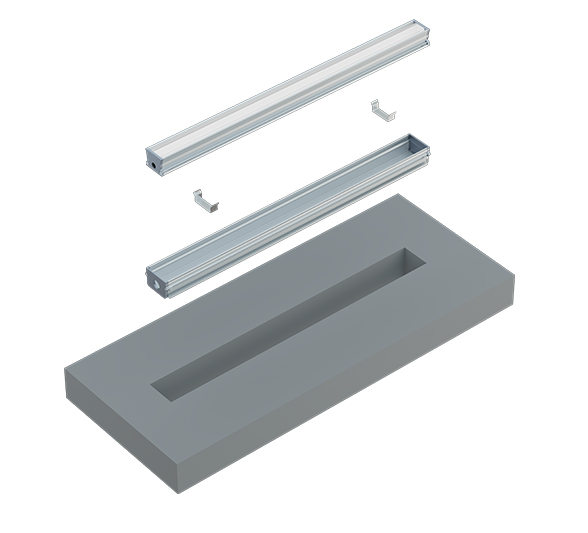

Axonometrische Zeichnung vor der Montage des STRADA-Profils mit SOLID-Abdeckung, STRADA M1-Montageprofil, Endkappen und Montageclips.

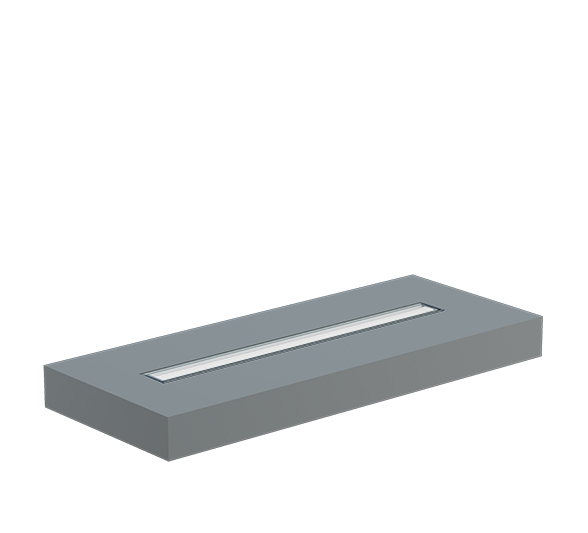

Endergebnis der Montage des STRADA-Profils mit SOLID-Abdeckung, STRADA M1-Montageprofil, Endkappen und Montageclips.
Axonometrische Zeichnung vor der Montage des STRADA-Profils mit SOLID-Abdeckung, STRADA M1- und STRADA M3-Montageprofilen, Endkappen und Montageclips.

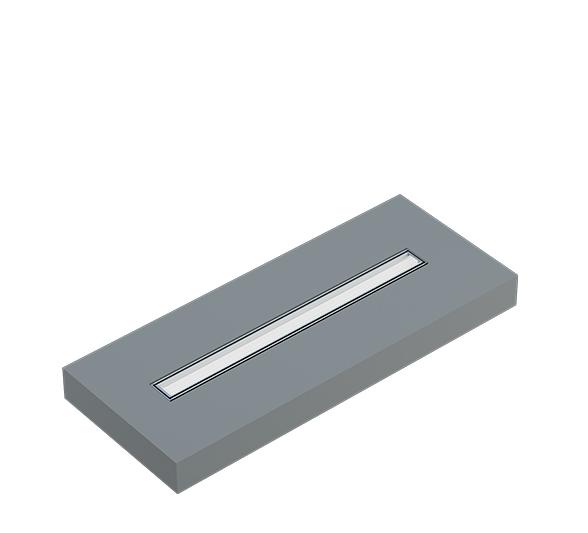

Endergebnis der Montage des STRADA-Profils mit SOLID-Abdeckung, STRADA M1- und STRADA M3-Montageprofilen, Endkappen und Montageclips.
| Eigenschaft | Wert |
|---|---|
| Farben | Raw, silber eloxiert, schwarz eloxiert, eloxiert Edelstahl, weiß lackiert (RAL9016) |
| Montage | doppelseitiges Klebeband, Montagewinkel |
| Diffusoren | BASIC PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, lens 15, lens 30, black BASIC PC: transparent, frostweiß, milchweiß HOCH PMMA: transparent, frostweiß, milchweiß, frosted milchweiß, black (top-mounted assembly) |
| Endkappen | Aluminiumkappen in 3 Farbvarianten (mit Loch, ohne Loch) für BASIC/HIGH-Abdeckung ABS-Kunststoffkappen (mit/ohne Loch) in 5 Farben für BASIC/HIGH-Abdeckung |
| Weiteres Zubehör | Montagehalterungen in 3 Farben (transparent, weiß, schwarz), Metallgriff A, Winkelgriff A, Scharnier, berührungsloser Schalter, Schlingen |
